在光谱仪和质谱仪的世界里，有一个共同的难题：样品被激发后产生的信号，常常微弱到只有几个光子或几个电子。要把这些“whispers”变成可读的数据，就需要一双极其敏锐的“眼睛”——微弱信号检测器。

无论是实验室里的高分辨质谱，还是现场快检的便携式设备，它们的核心都离不开一类器件：把极微弱的电信号或光信号放大百万倍甚至上亿倍，再交给电子学系统去“读懂”。今天，我们就来聊聊四种最常用的检测器——光电倍增管、电子倍增器、法拉第杯和微通道板。它们各有绝活，也各有短板，理解它们的差异，就能理解不同仪器为什么“长成那样”。

它是什么？

光电倍增管（PMT）是一种能把极微弱光信号转化成电信号并放大的真空器件。它的核心结构是一根真空玻璃管，内部由入射窗、光电阴极面、多级倍增系统（打拿极）和阳极组成。光子透过入射窗到达光电阴极面，通过光电效应“踢”出一个电子；这个电子被电场加速，撞向第一打拿极，激发出更多二次电子；如此逐级放大，最终在阳极上收集到可观的电流信号。传统PMT内部最多可有19级倍增极，电流增益可达10倍到10⁸倍。

它的历史

光电效应的发现可以追溯到1887年赫兹的实验，1905年爱因斯坦给出了理论解释。1930年，苏联物理学家库别茨基提出了带光电阴极和一系列打拿极的器件构想，被认为是光电倍增管的雏形；1936年，RCA公司的兹沃雷金等人开发了更实用的版本。此后近一个世纪，PMT一直是光探测领域的主力器件，放大能力可达入射光子电流的一亿倍。

两种工作模式：直接测光子 vs 间接测离子

PMT 的本质是“光→电”的放大器，但在不同仪器中，它有两种截然不同的用法。

模式一：直接测光子——PMT 的本职工作

这是 PMT 最经典、最直接的应用。光子直接进入 PMT 的入射窗，打在光阴极上产生光电子，再经打拿极链倍增输出电信号。核辐射探测中的闪烁体探测器、荧光光谱仪、拉曼光谱仪、医学 PET 成像等，都是这种模式。

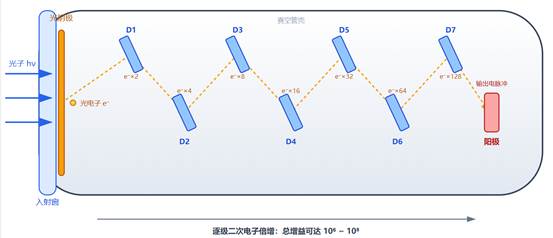

图1：PMT 直接接收光子，经光阴极→打拿极链→阳极，实现 10⁶~10⁸ 倍增益。适用于闪烁探测、光谱分析、医学成像等“光很弱但需要数光子”的场景

模式二：间接测离子——Daly 检测器（离子→电子→光子→PMT）

在质谱仪中，从质量分析器飞出的是离子，不是光子。PMT 对离子不敏感，所以需要先“翻译”一次。这个组合被称为 Daly 检测器（或闪烁体检测器），工作流程是：

1. 离子 → 电子：离子撞击带高压的转换打拿极，激发出二次电子；
2. 电子 → 光子：二次电子被加速后打在闪烁体上，闪烁体受激发出光子；
3. 光子 → 电信号：光子进入PMT，经光电倍增输出电脉冲。

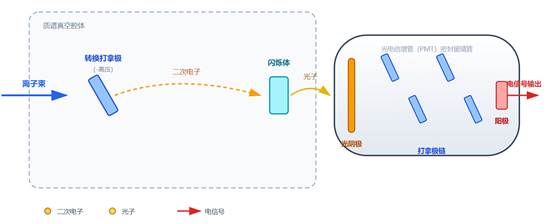

图2：Daly 检测器中，离子先转成电子，再转成光子，最后由 PMT 检测。PMT 被隔离在真空室外，寿命可达电子倍增器的百倍以上，抗污染能力极强

为什么质谱要绕这一圈？ 核心是寿命和抗污染。直接接收离子的电子倍增器，打拿极会因离子轰击和样品污染迅速老化，典型寿命仅约 1 库仑输出电荷。而密封在玻璃管内的 PMT，寿命可达 300~3000 库仑，相差数百倍。在 Daly 结构中，离子和污染物只接触转换打拿极和闪烁体，PMT 被完全保护起来，且安装在真空腔外，更换维护无需破坏主真空。因此，在需要长期稳定运行的 LC-MS 定量分析中，Daly 检测器是主流选择。

它能做什么？

PMT 最擅长的场景是“光很弱，但你需要数得清每一个光子”。在核辐射探测中，闪烁体吸收射线后发出微弱荧光，PMT 负责把这些荧光转成电信号——这是便携式γ谱仪和α/β表面污染仪的核心探测链条。在光谱分析中，PMT 用于直读光谱仪、荧光光谱仪等需要高灵敏度的设备。在医学成像领域，PET 扫描仪中的闪烁探测器同样依赖 PMT。在质谱中，Daly 检测器则用于 LC-MS 等需要长寿命、高稳定性的定量分析。高能物理实验更是 PMT 的“大本营”，江门中微子实验就使用了2万只20英寸PMT。

优势与局限

PMT 的优势很突出：增益极高（10⁶–10⁷）、响应速度快（纳秒级）、噪声低、量子效率在可见光波段可达25%–30%。作为 Daly 检测器时，寿命长、抗污染、维护方便。但它也有明显的“软肋”：体积较大、需要高压供电、对磁场敏感、光电阴极会随时间老化。此外，它的量子效率意味着仍有约70%的入射光子被“浪费”掉；在 Daly 模式中，还存在离子→电子→光子的转换效率损失。

主流厂家与国产进展

长期以来，日本滨松公司是全球 PMT 市场的绝对主导者，20世纪80年代起就引领着大尺寸 PMT 的技术潮流。国内 PMT 产业曾一度凋零，但近年来发生了关键转折。中国科学院高能物理研究所联合北方夜视科技（南京）研究院，历经十余年攻关，成功研制出20英寸微通道板型 PMT，9项核心性能指标优于进口同类产品，已实现规模化量产。北方夜视已成为国内唯一能提供大尺寸 PMT 的厂商，产品线覆盖8英寸打拿极型和微通道板型两类。

它是什么？

电子倍增器与 PMT 的原理一脉相承——都是利用二次电子发射实现信号放大——但它的“输入”不是光子，而是离子或电子。在质谱仪中，离子束从质量分析器飞出后，直接撞击电子倍增器的第一打拿极，激发出二次电子，再经过多级放大，最终输出可检测的电流脉冲。由四极杆出来的离子打到高能打拿极产生电子，电子经倍增器产生电信号，记录不同离子的信号即得质谱。信号增益与倍增器电压有关，提高倍增器电压可以提高灵敏度，但同时会降低倍增器的寿命。

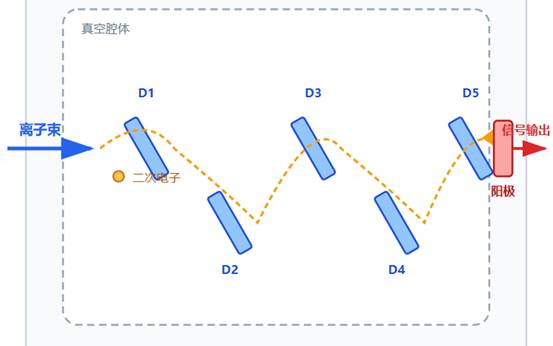

图 3离散型打拿极电子倍增器结构示意图

按照打拿极结构不同，电子倍增器分为两类：分离打拿极电子倍增器（离散的一级级打拿极，如百叶窗式、环形等）和连续打拿极电子倍增器（即通道式电子倍增器，CEM）。分离式增益更高、寿命更长，多用于高端质谱；通道式结构更紧凑、成本更低，广泛用于四极杆质谱和残余气体分析。1930年，美国的 Farnsworth 提出了连续式打拿极电子倍增器的专利，此后 Bendix 研究实验室等机构进行了大量实验工作，推动了通道式电子倍增器的实用化。

它的历史

电子倍增器的历史可以追溯到人们发现高能粒子轰击材料表面能发射二次电子。20世纪50年代，Bendix Research Labs 开发了最早的通道式电子倍增器。此后，随着质谱技术的普及，电子倍增器逐渐成为质谱仪中最常用的离子检测器。

它能做什么？

电子倍增器几乎是所有现代质谱仪的“标配”。在气相色谱-质谱联用仪中，它是检测痕量有机物的关键；在液相色谱-质谱中，它帮助检测复杂基质中的微量药物代谢物；在飞行时间质谱中，通道式电子倍增器的高响应速度能跟上离子高速飞行的节奏。

优势与局限

电子倍增器的增益可达10⁸，灵敏度远高于法拉第杯，适合检测极低丰度的信号。它的响应速度也很快，能够配合快速扫描的质谱分析器。但它有两个不可忽视的缺点：一是寿命有限，长期使用后增益会因打拿极老化而下降；二是存在质量歧视效应，低质量数的离子二次电子产率较低，可能导致谱图中低质量端信号被低估。

主流厂家与国产进展

国际上，Photonis（现属 Exosens 集团）是电子倍增器的主要供应商，布鲁克、PE 等质谱厂商均采用其产品。国内方面，山东东仪光电经过持续攻关，已成功自主研发高性能二次电子倍增器，涵盖单模式与双模式两种类型，计数增益达到1.2×10⁹，响应时间进入纳秒级，暗电流低于1pA，已在自研 ICP-MS 上完成装机验证。此外，西安交通大学承担的“质谱仪用分离打拿极电子倍增器研制”国家重点研发计划项目，也在推进高端质谱检测器的国产化替代。

它是什么？

如果要在所有检测器里选一个“大道至简”的代表，法拉第杯当之无愧。它的结构简单到令人惊讶：就是一个金属杯（或金属板），离子束射入杯中，电荷被金属表面收集，产生与离子流强度成正比的微弱电流。离子进入法拉第杯后产生的电流信号经一个高精度、高阻值的电阻（如10¹⁰Ω、10¹¹Ω、10¹²Ω）及前置放大器转换为电压信号，再通过电压频率转换器或模/数转换器转换成数字信号，由计算机进行采集计算。

没有打拿极，没有二次电子倍增，没有高压——法拉第杯就是“直接收电”。它的灵敏度可达10⁻¹⁵A，若测得电流为10⁻⁹A（1 nA），即约有六十亿个离子被法拉第杯收集。

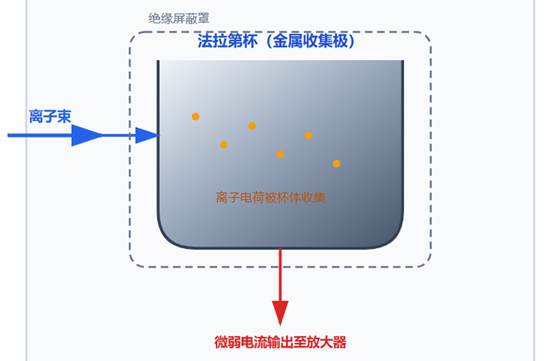

图 4  法拉第杯结构示意图

它的特点

这种简单带来了两个极其宝贵的品质：一是无质量歧视。法拉第杯对全质量范围的离子检测效率一致，不会出现“轻离子信号偏弱”的问题。二是测量结果具有绝对的定量准确性。它的电流与离子数之间存在确定的物理关系，不需要像倍增器那样进行增益标定和老化校正。

正因如此，法拉第杯在多接收同位素比质谱仪中地位不可替代。以赛默飞世尔科技的 Neptune Plus 多接收 ICP-MS 为例，可安装9个法拉第杯和8个离子计数器，法拉第杯负责接收高丰度同位素的高精度测量，离子计数器则负责捕捉极低丰度的微量同位素。目前已有9个法拉第杯的多接收器质谱仪问世。

它的局限

法拉第杯最大的问题是灵敏度不足。因为没有内部放大，它能检测到的最小电流受限于电子学噪声。其低端工作范围为10⁴ cps，若只使用法拉第杯为检测器，将严重降低灵敏度。此外，受测试过程中直流放大电路的时间参数影响，扫描速率较低，不适合 ICP-MS 脉冲计数时快速扫描的要求，且在处理快速瞬态峰值时表现不佳。

所以法拉第杯的定位很清晰：不追极限灵敏度，但追极致准确度和稳定性。在需要“测得准”而非“测得灵”的场合，它是首选。

它是什么？

微通道板（MCP）可以理解为“通道式电子倍增器的二维阵列”。一块 MCP 是一片薄薄的玻璃板，上面密布着数百万个直径仅10微米左右的微细通道。通道直径约在10—100微米之间，通道内壁经过特殊处理，具有二次电子发射能力。目前所用的微通道板是由10⁴—10⁷个微型化的通道电子倍增器互相平行定向组成的一个阵列。当一个电子或离子进入通道，在通道内壁反复碰撞，每碰一次就激发出更多电子，形成雪崩式放大。

微通道板是从光电倍增管和通道电子倍增器发展而来的。一块标准 MCP 上约有1000万个独立通道，每个通道都是一台独立的连续打拿极倍增器。多块 MCP 可以叠成“V”形或“Z”形，把总增益推到10⁷甚至10⁸，同时抑制离子反馈。

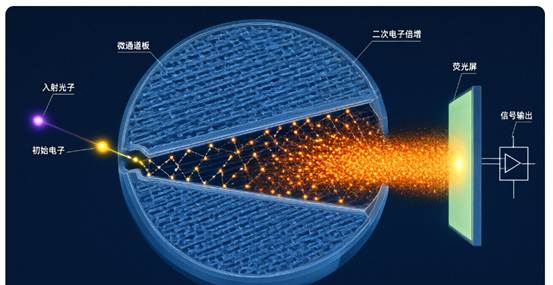

图 5  微通道板结构示意图

它独特在哪里？

MCP 与前三者最大的不同在于空间分辨能力。法拉第杯只知道“有多少离子”，电子倍增器只知道“有离子来了”，而 MCP 能告诉你“离子从哪个位置来的”。这是因为每个通道独立工作，通道的位置就对应着入射粒子的位置。这使得 MCP 成为粒子成像和二维探测的理想选择。

此外，MCP 有一个非常实用的特性：对磁场相对免疫。一块典型参数的 MCP 浸在0.5特斯拉的磁场中几乎不受影响，这在空间探测和某些特殊实验环境中至关重要。

它能做什么？

MCP 的应用领域非常广泛。在夜视设备中，MCP 是像增强器的核心元件。在飞行时间质谱中，MCP 作为检测器，其快速响应和二维探测能力可以同时记录离子的到达时间和空间分布。在空间探测中，MCP 曾被用于卡西尼号和罗塞塔号等深空任务。在 X 射线成像和电子显微镜中，MCP 也扮演着关键角色。

主流厂家与国产进展

全球 MCP 市场由滨松光子和北方夜视技术股份有限公司主导，两家合计占有约70%的全球份额。北方夜视在 MCP 领域有超过50年的技术积累，是世界五大像增强器专业供应商之一。在核生化侦检领域，MCP 型探测器因其快响应和抗磁场能力，在便携式质谱和辐射探测设备中具有独特价值。

聊完四种检测器各自的“性格”，读者可能会问：那我到底该用哪个？其实答案取决于你最看重什么。

如果要追求极致的灵敏度，选电子倍增器或 PMT。它们能把一个离子或光子变成可读的信号，增益可达10⁸甚至更高。

如果要追求极致的准确度，选法拉第杯。它不放大，但也不“作弊”，测量结果不需要标定增益、不需要考虑老化。

如果既要灵敏度又要空间信息，选 MCP。它是唯一能同时告诉你“有多少”和“在哪里”的检测器。

如果要在现场便携设备中用，需要综合考虑体积、功耗、环境适应性和成本。通道式电子倍增器因体积小、功耗低而受到青睐；MCP 因抗磁场能力在复杂电磁环境中表现突出；PMT 在光谱类便携设备中仍是主力，而在质谱中则常以 Daly 检测器的形式出现，以换取更长的寿命和更低的维护成本。

简单来说：法拉第杯求“准”，电子倍增器求“灵”，PMT 求“光”（直接测光子或经 Daly 间接测离子），MCP 求“广”。

这四种检测器，代表了微弱信号探测的四种思路：法拉第杯用最朴素的方式直接“收电”，电子倍增器和 PMT 用二次电子发射把信号“滚雪球”，MCP 则把倍增器做成二维阵列，同时捕捉信号的位置信息。它们不是互相替代的关系，而是互相补充的工具箱。

对于核生化侦检而言，不同场景对检测器的需求截然不同：现场快速筛查需要体积小、响应快的倍增器；实验室确证分析需要高精度、高稳定性的法拉第杯或分离打拿极倍增器；辐射监测中的闪烁探测则离不开 PMT 和 MCP；而 LC-MS 等需要长期稳定运行的质谱定量分析，则更青睐 Daly 检测器这种“牺牲闪烁体、保护 PMT”的巧妙设计。
